概述

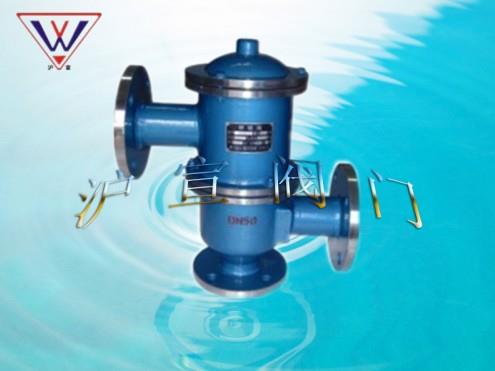

   HXF-2帶雙接管式阻火呼吸閥是固定頂罐上的通風裝置。以保證缸罐內壓力的正常狀態，防止罐內超壓或超真空使儲罐遭受損壞，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔谩XF-2雙接管呼吸閥具有類型多，規格齊全、結構緊湊、重量輕、通風量大、泄漏小等優點。可適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、苯、煤油、輕柴、厚油等油品及性質相同的化工產品儲罐。

結構特點

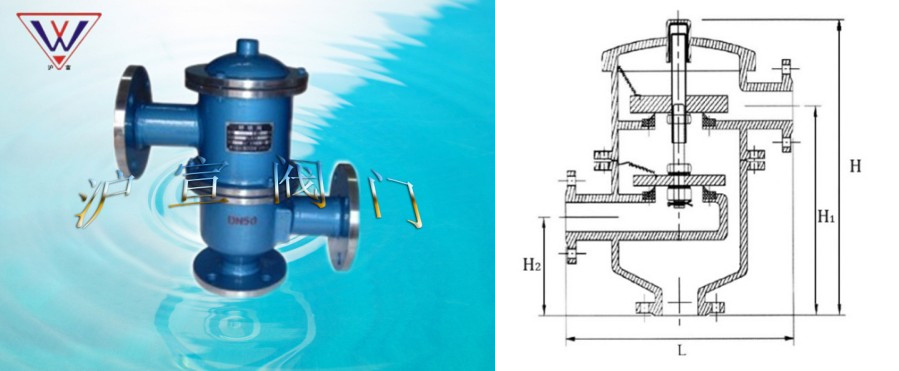

   HXF-2帶雙接管式阻火呼吸閥由壓力閥和真空閥兩部分組成。本閥閥體能承受0.2Mpa的水壓，無滲透和變形現象。閥體內留有足夠的空間，保證儲罐的通氣量。閥盤部件動作時，靈敏度高，動作完成后，保證密封。可耐低溫性能在空氣相對濕度大于70%，低溫溫度為-30℃時，經過24小時的冷凍后，其閥盤開啟壓力符合工作壓力要求，（允許壓差正負20pa）。HXF帶接管呼吸閥有靜電接地線，使該閥與罐體保持等電位。目前在接管式呼吸閥容易產生靜電的部位，做了技術改進添加了聚四氟乙烯墊片所以不需要接靜電排放裝置。HXF帶接管呼吸閥能自動通氣調節平衡油罐內外壓力，對油罐起到安全作用。該閥能對石油儲罐內外壓差進行自動調節、其性能可靠、穩定，完全符合石油工業部SY7511-87部標準。

工作原理

   HXF-2帶雙接管式阻火呼吸閥當 罐內油氣壓力大于油罐允許壓力時，油蒸汽經壓力閥外逸，此時真空閥處于關閉狀態；當罐內油氣壓力小于油罐允許真空度時，新鮮空氣通過真空閥進入罐內，此時壓力閥處于關閉狀態，允許壓力（或真空壓力）靠調節盤的重量來控制。充分利用油罐本身的承壓能力來減少油蒸氣排放，其原理是利用閥盤的重量來控制油罐的呼 氣正壓和吸氣負壓。當罐內氣體的壓力在機械呼吸閥的控制壓力范圍之內時，呼吸閥不動作，保持油罐的密閉性；當罐內氣體空間的壓力升高，達到呼吸閥的控制正壓時，壓力閥被頂開，氣體從罐內逸出，使罐內壓力不在繼續增高；當罐內氣體空間的壓力下降，達到呼吸閥的控制負壓時，罐外的大氣將頂開真空閥而進入罐內， 使罐內的壓力不在繼續下降。

維護與保養

為了確保帶雙接管呼吸閥的性能達到安全使用目的，阻火呼吸閥應定期進行檢查和保養：

1、 檢查壓力閥盤和真空閥盤動作是否靈活，導桿及閥封環接觸面有無損傷。

2、 重新安裝壓力盤和真空盤時應保證接觸面嚴密，導桿升降靈活。

3、 啟用新的呼吸閥時必須清除盤的防震物。
