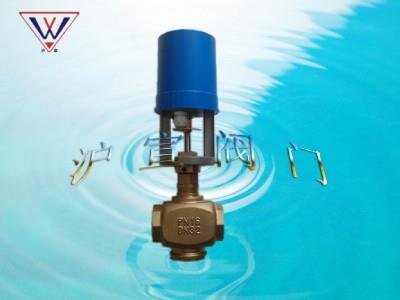

概述

  VA3000是一種電子機械產品，與小型直行程閥門配用，有220V電源及4-20mA控制信號即可實現智能控制，此執行器體積小、重量輕、功能強、伺服放大器內裝、操作方便。

特點

1、220V交流電壓的同步逆轉馬達，磁性離合器。

2、動作利用齒輪傳送，輸出齒輪螺桿組采用繞中心軸旋轉的平面滾動軸承支承，閥軸則采用中央螺套連接以及定位標尺。

3、閥動位置指示器。

4、可附加兩個輔助性開關及手動控制桿。

5、具有電器控制限位功能。

6、正反作用設置。

7、手動和自動功能。

8、斷線保護功能。

技術參數

1、輸入控制信號：4-20mADC，輸入阻抗250Ω

2、位置反饋電位器： 1K

3、閥位輸出信號：4-20mADC，負載電阻0-250Ω

4、控制電機正反轉采用過零觸發雙向可控硅。

5、死區：0.5-3%連續可調。出產設置為1%

6、輸入控制信號斷性保護：閥位可根據要求選擇停、全開與全閉

7、電源：220V;AC50HZ

8、工作環境溫度：-5—+60℃、儲存：-20—+65℃，相對濕度<85%

9、執行機構與閥體聯接方式：BSP平行內螺紋型

10、執行機構輸出力：1000N、1500N

11、相對溫度：不結露

12、電線聯連：電線1.5mm2

13、關閉方向：閥桿方向：閥桿下行為閥門關閉方向

14、頻率為50Hz，每毫米需4.6秒

材料

齒輪：不銹鋼或黃銅減速器下板：鍍鋅鋼外殼：防火ABS工程塑料支架：模鑄鋁調試

A、閥位變送部分的調整

1、將A/M選擇開關放在手動(M)位置。

2、輸入信號Iin取較大值，確保斷線指示燈(BRK)(紅)不亮。如果Iin=20mA時仍亮，可以調整IS電位器，順時針時可使Iin放大，使BRK不亮。

3、此時按按鈕DEC,INC可使執行器相應運動，使Iout減小或增大。

4、如果運動中間上下限指示燈(HL,LL)亮，則應相應調整上下限設定電位器(HL,LL),順時針方向時限位值調大，反時針調小。以保證執行器可走到全開全關的位置。

5、按鈕DEC,INC同時按下不會產生損傷，但執行器也不會動作，故每次只應按一個。

6、按鈕按下時動作指示燈(DOWN,UP)會亮。正作用時按INC使UP燈亮，按DEC使DOWN燈亮。反作用時按INC使DOWN燈亮，按DEC使UP燈亮。

7、根據標尺指示的全開全關位置，以及正反作用的選擇，Iout對應為4mA或20mA。如果不準確，可以調OS,OZ電位器。OZ用于調零點，即4mA處。OS用于調量程，即20mA處。順時針時使Iout調大，反時針時調小。

8、OZ,OS要反復進行數次調整，直到全開全關位置的Iout均準確為止。

產品特點

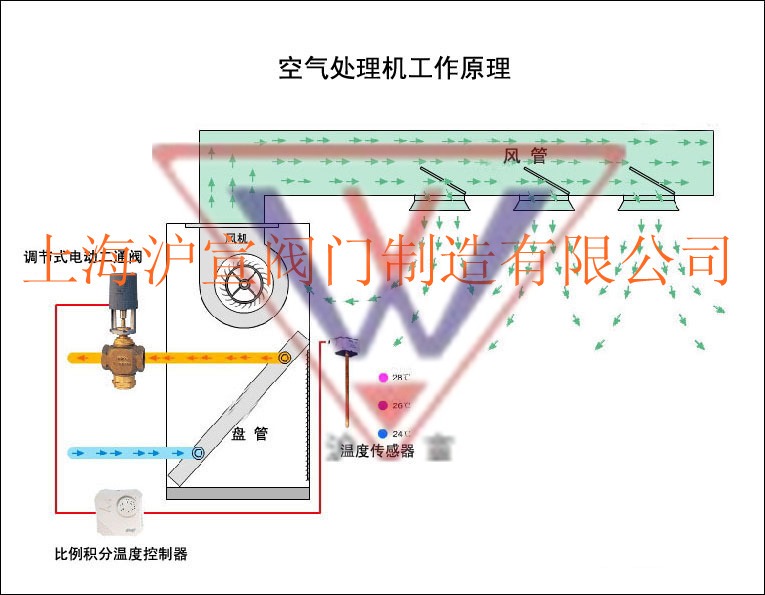

本系統適用于空調系統的新風機組冬/夏季溫度控制。

　　◆由溫度傳感器TE-1，比例積分溫度控制器TC-1和電動兩通調節閥TV－1組成送風溫度控制系統，安裝在送風管道的TE－1把檢測到的溫度信號傳送至TC－1，由TC－1將TE－1的檢測值與設定值不斷比較，同時不斷地輸出信號，控制TV

　　◆TV-1的開度連續可調。使TE－1測量的環境溫度保持在設定溫度范圍內。

　　◆當盤管后的溫度低于某限值時，低溫保護開關TS-1切斷送電機的電源，從而使 新風風閥關閉，防止盤管內的水結冰，漲裂盤管。
